第一章 項目概述

1. 背景分析

大型停車場具有車流量大、以臨時外來車輛為主等特點，停車場面臨著各種問題：

1、出入口擁堵、通行效率低；

2、繳費方式單一、現金收費漏洞多；

3、管理人工成本高、管理效率低；

4、車主停車、找車、繳費體驗感差；

2. 建設目標

停車場項目統一規劃、實時全面數據共享

以互聯網和大數據為基礎，搭建作為“停車云平臺”的一體化平臺，通過整合車場數據，建立數據平臺，整合數據，建設信息化停車管理系統。

? 建立統一停車管理平臺

把原有分散的停車管理系統整合成到統一平臺進行管理，平臺集車場信息管理、停車數據信息查詢分析、電子優惠券管理、停車繳費等功能為一體，既優化了停車管理環節，又降低了車主的停車時間成本，從而提升停車管理的整體運營效率。

? 建立統一的支付、結算平臺

停車繳費均可通過手機小程序或出口掃碼支付，用戶可通過手機端查看到停車繳費信息、所有移動端繳費記錄和車場信息，從而節省車主的繳費時間和車場的人工成本。各類收款直接進入指定賬戶。

? 實現無人值守停車管理模式

覆蓋現有停車場，通過為管理者打造管理工具進行技術賦能，實現遠程控制各停車場業務，打造本地無人值守，實現降本增效的精細化管理。

3. 設計原則

1、人性化設計。充分體現以人為本，以業主為中心的理念，突出信息系統，用起來方便，感覺上溫馨，看起來舒服。

2、先進性。采用行業領先技術，為本工程創造一個高效、安全、舒適、便

捷、節能環保的生活休閑環境。

3、實用性。能充分響應業主方實質需求，并滿足：更新?lián)Q代后能升級；業

務量增加后可增容；出錯后轉入備用，系統能正常工作。

      4、經濟性。技術先進、性價比具佳、滿足使用要求經濟實惠。

4. 設計范圍

本項目設計主要包含停車管理系統。

第二章 停車云平臺方案

1. 系統概述

1、平治停車場云平臺由入口高速道閘、入口車牌識別一體機，入口無人值守機器人、出口高速道閘、出口車牌識別一體機、出口無人值守機器人、停車云服務器、自助繳費機、車主微信小程序、收費小程序等組成。

2、平治停車場云平臺基于物聯網，通過深度學習實現對有牌車、無牌車的識別準確率無限接近100%，避免人工干預。車主通過掃碼付等移動支付方式完成自助繳費，從而實現停車場的無人值守。

3、無人值守機器人內含高清LCD屏幕，既可掃碼付，還可播放廣告。

4、高速道閘，高速抬桿，快速通行；慢速落桿，防砸人砸車。

5、入口車牌識別一體機，連續識別、運動目標檢測、虛擬線圈識別車輛通行，減少施工麻煩。

6、繳費采用無人值守方式，場內提前支付與出口掃碼支付，減少收費困擾。

2. 系統架構

3. 系統功能

1、固定車輛進出

錄入車牌號，包月（季或年都可以）收費，支持一車位多車方式，當?shù)谝惠v車進入后，其他車當臨時車處理

2、臨時車輛進出

多種收費規則可設置

支持大客車黃牌識別，黃牌大客車收費可單獨制定一套收費規則

支持特種車收費減免

3、無牌車處理機制

系統具備獨特的無牌車處理機制，解決無牌車的快速進出及收費問題。進出采用掃碼方式。

4、崗亭收費

現金、支付寶（管理人員拿掃碼槍掃用戶付款碼）、,微信（管理人員拿掃碼槍掃用戶付款碼）

支持優惠券,紙質打印，可在系統軟件中生成

5、多種收費模式

系統具備按年、按月、按時、按次、按時段等眾多收費制度設置功能，支持自定義收費制度、支持停車優惠功能、支持場內自助及人工收費管理功能。

6、一位多車管理

一位兩車，一位多車用于車輛多余車位情形（例：一位兩車，第一輛進入的車當做固定車不收費，第二輛進入的車當臨時車收費）

7、優惠券管理

優惠券分為紙質優惠券（打?。┖碗娮觾?yōu)惠券

8、電子發票

車主可通過手機完成電子發票申請服務，該服務可通過停車小程序窗作為入口。

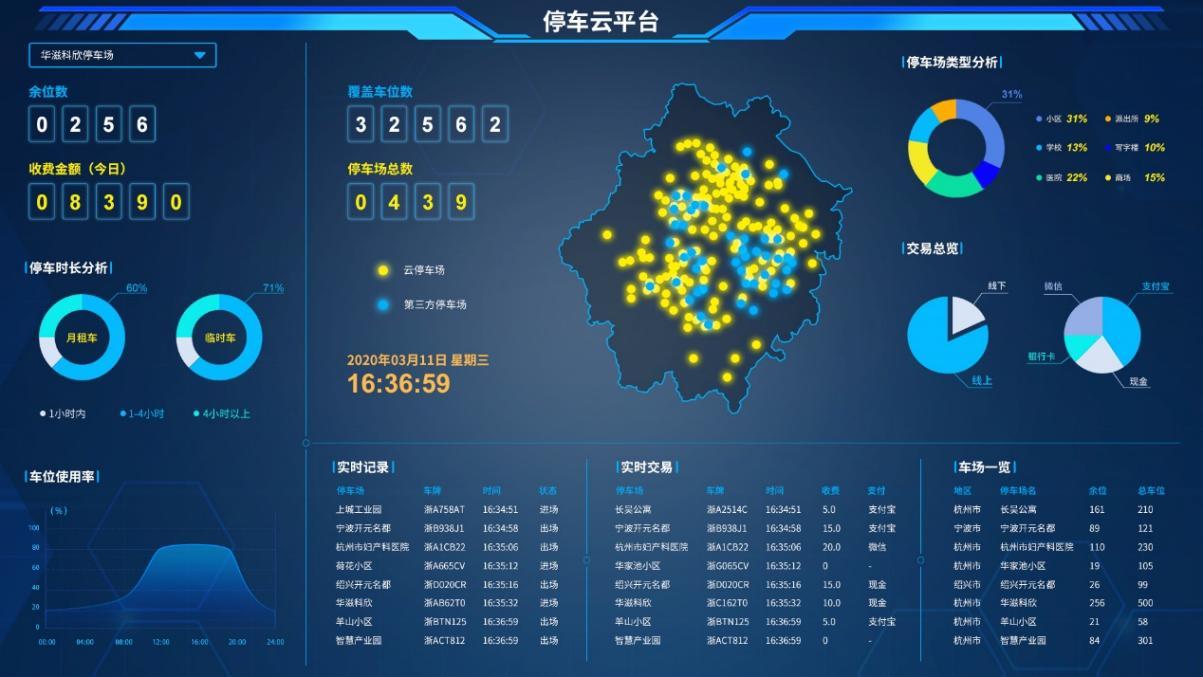

4. 停車運營展示平臺

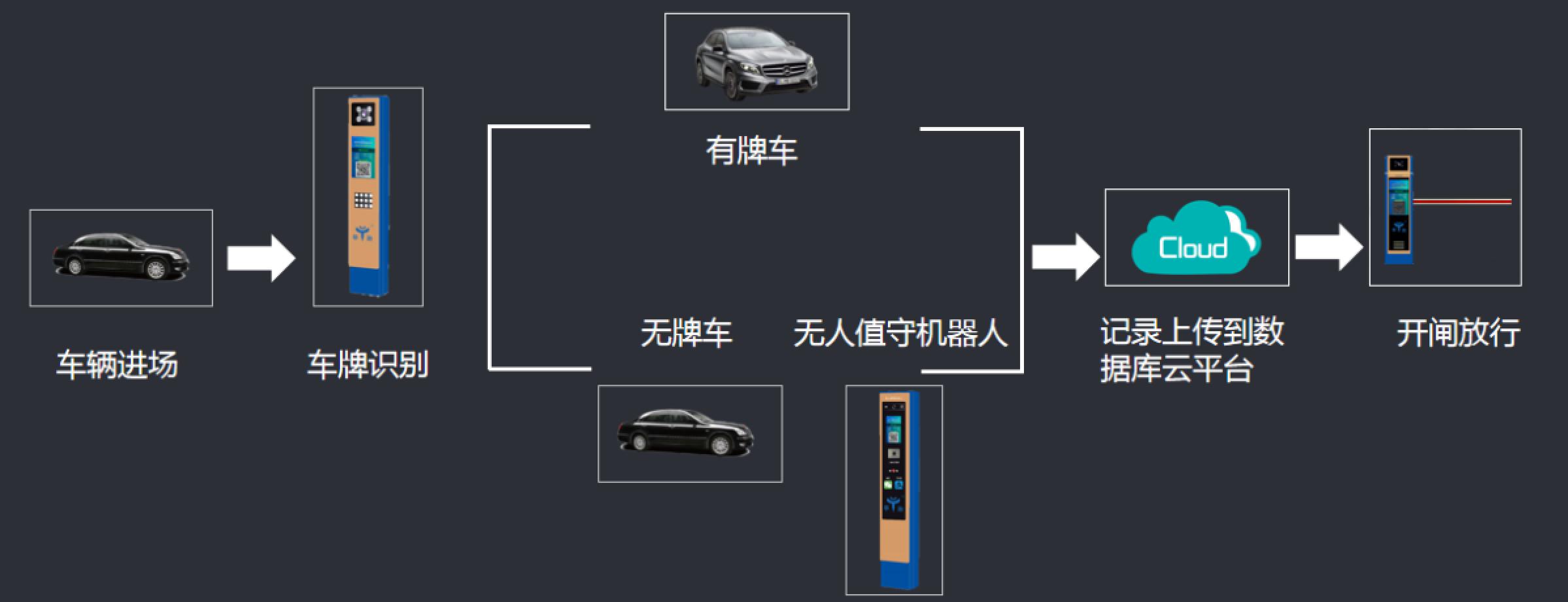

5. 車輛進口管理

固定車進場：

車輛行駛到車牌識別區域后，車牌識別系統自動識別車輛車牌號碼，若與系統登記的固定車牌號碼匹對成功，LCD屏上會顯示固定車類型和車牌號等信息，并語音播報；閘桿自動升起，司機駕駛車輛入場后閘桿自動降落。

臨時車進場：

車輛行駛到車牌識別區域后，車牌識別系統自動識別車輛車牌號碼，LCD屏上會顯示臨時車類型和車牌號等信息，并語音播報；系統生成入場記錄，以備查驗；閘桿自動升起，司機駕駛車輛入場后閘桿自動降落，管理系統中該車輛的停車計時開始。

無牌車進場：

車輛行駛到車牌識別區域后，抓拍車輛的圖片后系統識別出此車是無牌車；無人值守機器人的LCD屏上會顯示無牌車入場二維碼，司機拿出手機打開微信掃碼綁定該用戶手機號，系統生成入場記錄，以備查驗；閘桿自動升起，司機駕駛車輛入場后閘桿自動降落，管理系統中該車輛的停車計時開始。

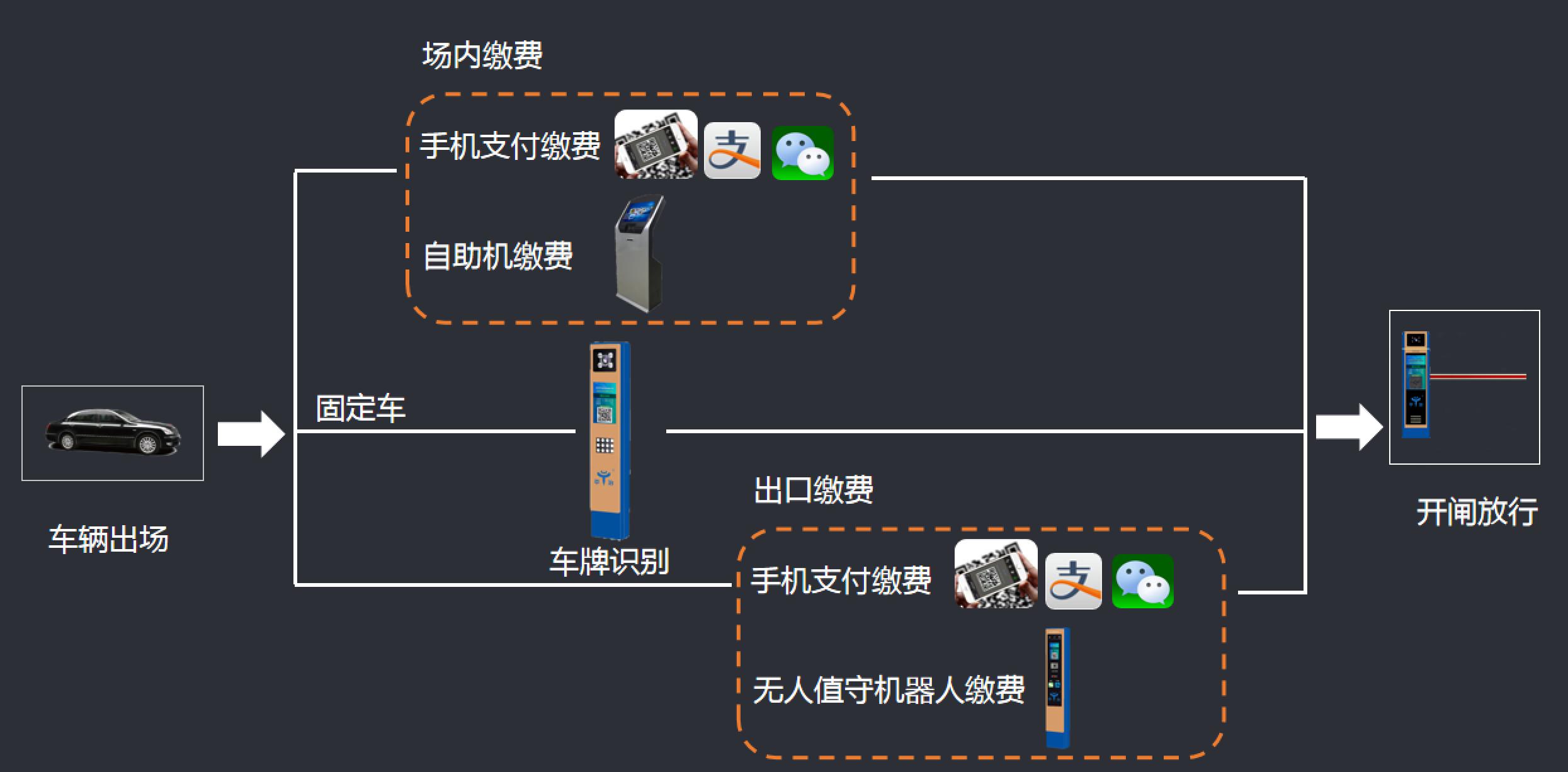

6. 車輛出口管理

固定車出場：

車輛行駛到車牌識別區域后，車牌識別系統自動識別車輛車牌號碼，若與系統登記的固定車牌號碼匹對成功，車牌識別一體機的LCD屏上會顯示固定車類型和車牌號等信息，并語音播報；閘桿自動升起，司機駕駛車輛出場后閘桿自動降落。

臨時車出場：

車輛行駛到車牌識別區域后，車牌識別系統自動識別車輛車牌號碼，LCD屏上會顯示車牌號、收費金額等信息，并語音播報；車主通過無人值守機器人的LCD屏上顯示的繳費二維碼，掃碼付費成功后，閘桿自動升起，司機駕駛車輛出場后閘桿自動降落。

已提前繳費臨時車出場：

臨時車輛出場前若通過、自助繳費機、車主微信小程序等進行了提前繳費，車輛行駛到出口，自動識別放行；若已超時，需補繳費后放行。

7. 付費方式

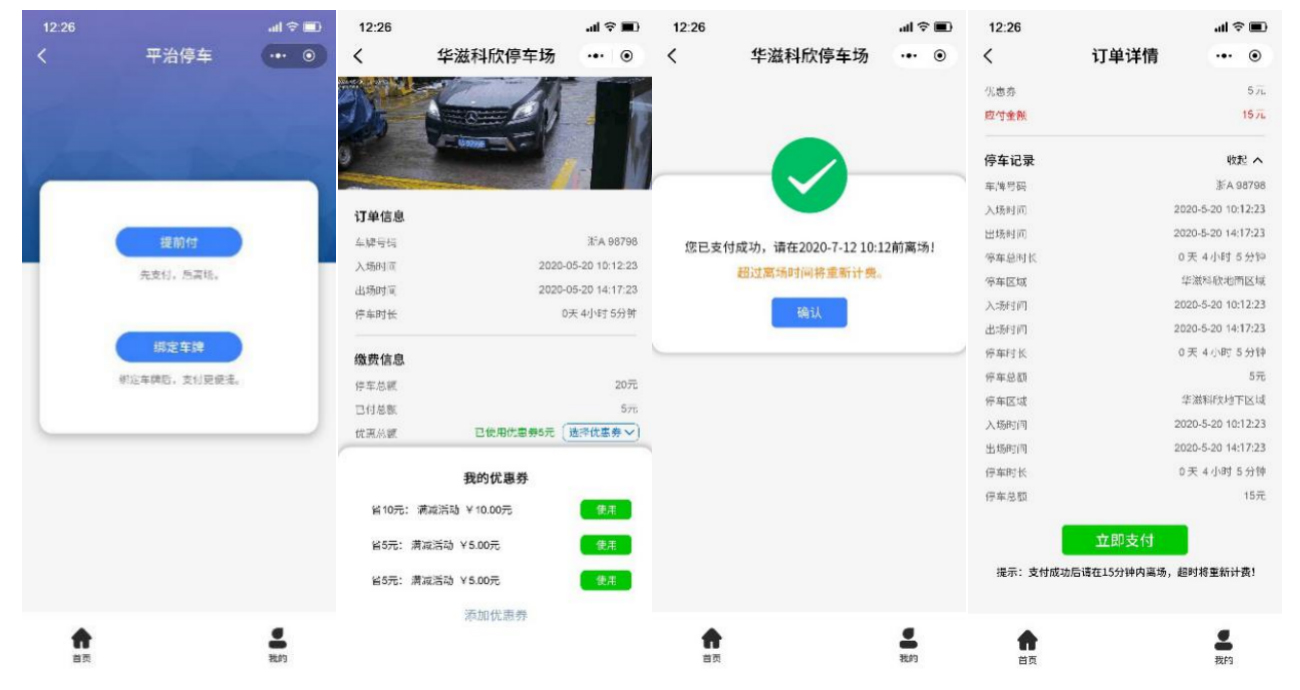

7.1. 手機掃碼繳費

1、在微信/支付寶小程序上關注平治停車云平臺，用戶點擊提前付，先付費后離場，并綁定車牌號。

2、查詢需繳費金額，然后選擇電子優惠券抵扣優惠。

3、繳費成功，即可離場，超過離場時間需重新計費。

4、用戶繳費訂單詳情可查看用戶進出口記錄停車時長和停車繳費金額。

7.2. 出口繳費

出口無人值守機器人的LCD屏上顯示“臨時車付費二維碼”，無牌車車主通過手機端掃碼進行轉賬交易，實現直接繳費離場。

7.3. 自助繳費機提前繳費

查詢機采用觸摸屏的人機交互方式，用于車主離場時進行車牌查詢繳費，車主可以選擇通過輸入車牌號的方式查詢車輛停放應繳費金額并通過手機掃二維碼繳費。自助機目前支持支付寶/微信掃碼付費。

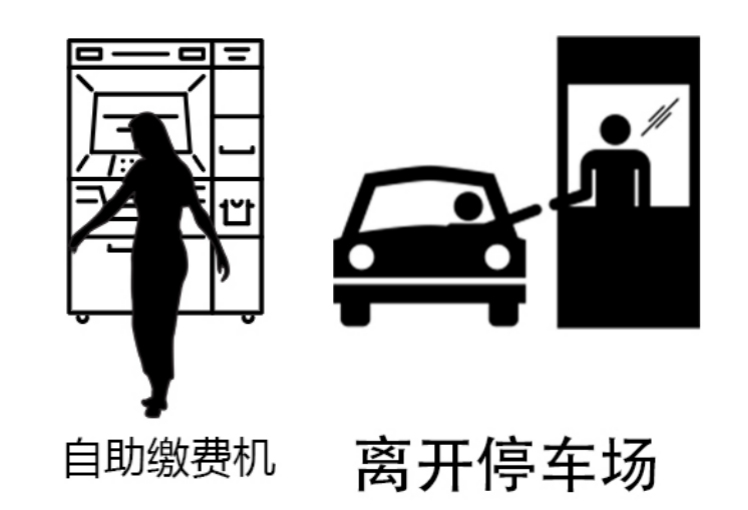

自助繳費機：車主離場時在自助繳費機上輸入車牌號進行繳費查詢，然后用支付寶/微信進行繳費

離開停車場：繳費完成后即可無障礙離開停車場

7.4. 城市大腦無感支付

無感

車主需要自行將車牌與支付賬號自行綁定，并開啟無感支付功能，離場時通過采用視頻識別、系統快速鑒權、先抬桿后扣費的方式，達到類似ETC的快速離場的效果，不需要專用通道，大大縮減了滯留時間，提升通道效率，為停車場的管理帶來更多便利。

二.8. 電子停車優惠券

停車系統電子券管理涵蓋物業方、商戶、發券員、消費者，通過系統后臺、手機微信小程序互相串聯，實現停車券從創建、購買到派發使用的閉環。該系統涉及物業規范管理商戶，商戶在線購買停車券，派發停車券給消費者等功能。

優勢：

降低成本：無紙化系統，使用及管理成本低廉

使用便捷：商戶自主發放，車主隨時使用，無需停車排隊，全面提升用戶體驗。

電子化管理：電子化發放，不可復制，過期失效。

精細化管控：發放記錄可查，權限可控，使用記錄可跟蹤。

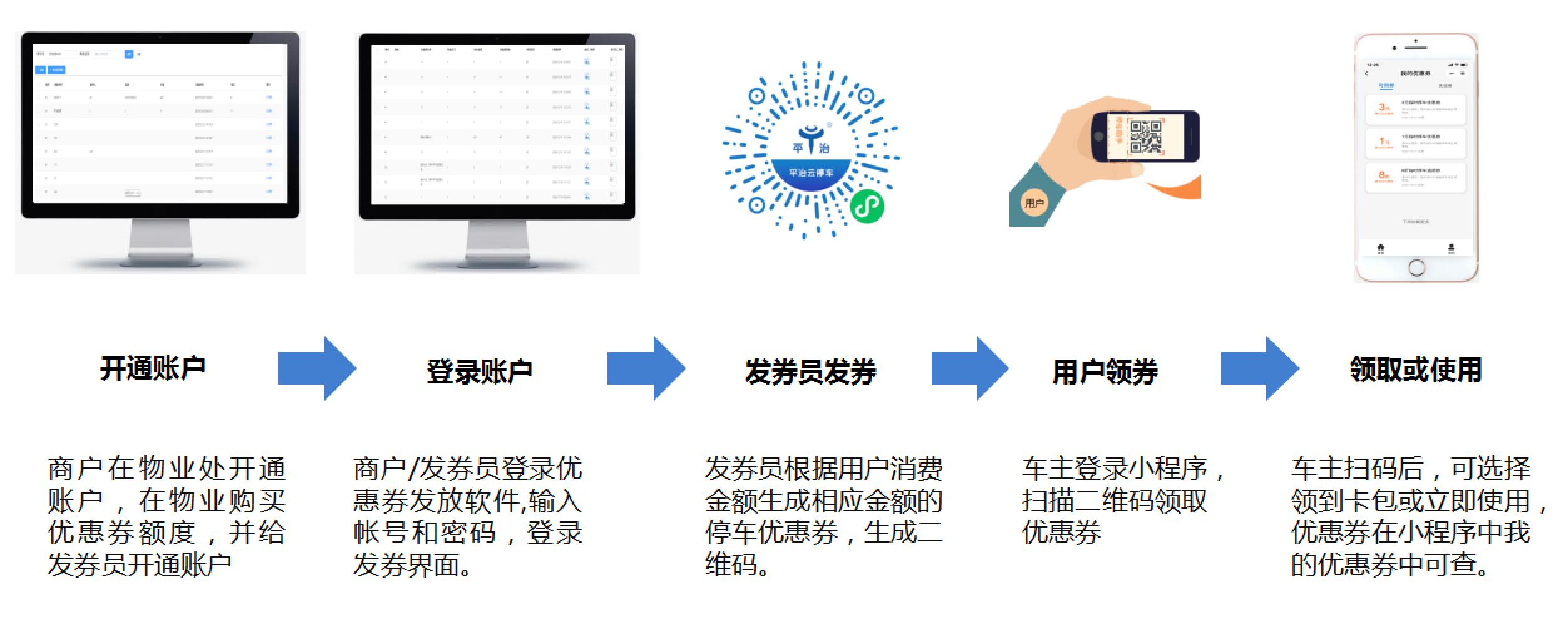

8.1. 商戶發券流程

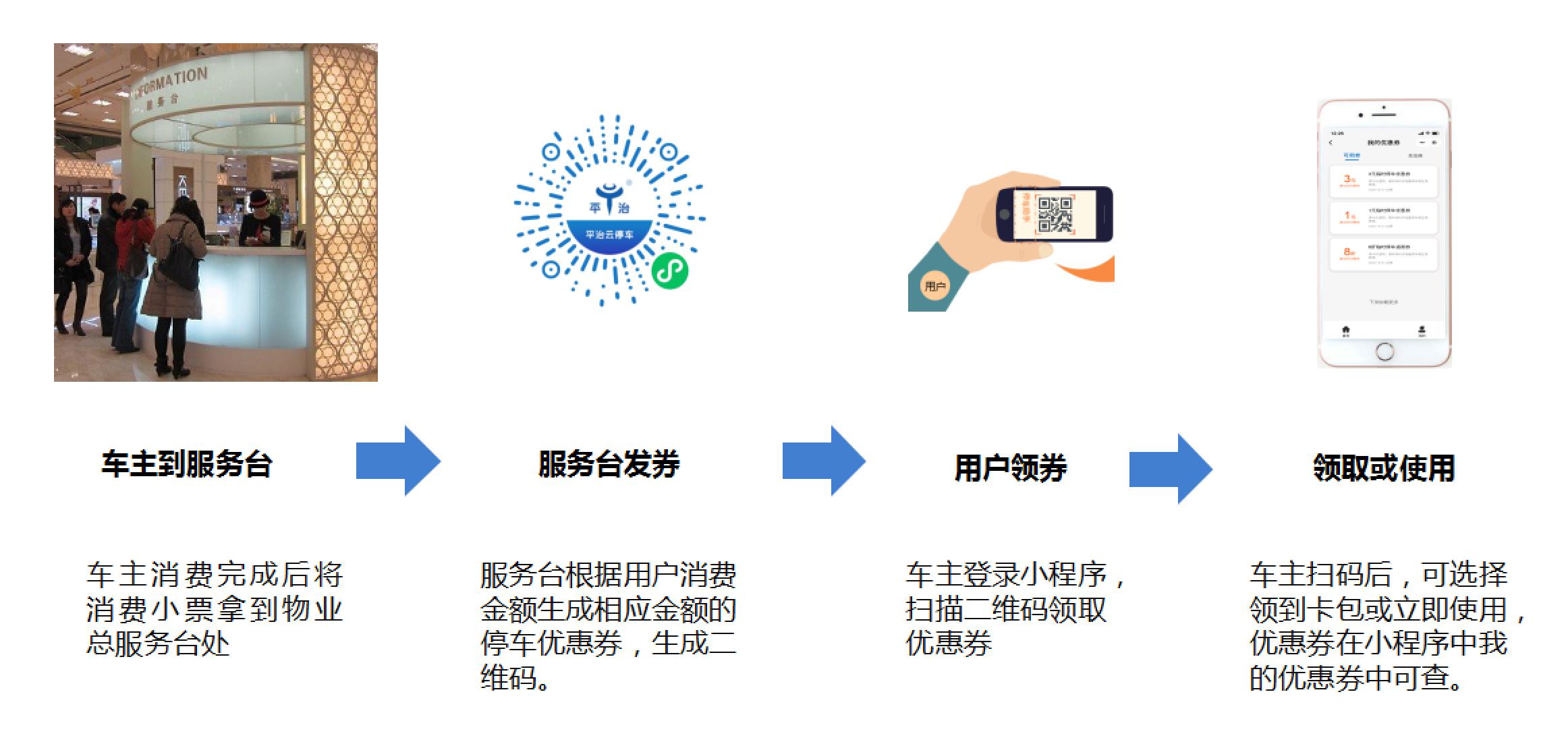

8.2. 服務臺發券流程

9. 電子發票

車主可通過手機完成電子發票申請服務，該服務可通過停車小程序窗作為入口。

電子發票申請界面：

10. 無人值守云服務

平治停車無人值守云服務是一款通過互聯網集中管理多個停車場的云服務停車系統，可以通過語音視頻與車主實時對講，全面快捷了解停車場情況，當車輛進出出現異常需要人工協助時，管理人員可以在云端通過車輛的進出圖片，音頻視頻等信息進行全方位監控，實時處理并響應。

車輛出場時如未繳費，可使用手機掃描機器人上二維碼進行掃碼付或出示二維碼刷碼付，通過移動支付替代現金收費，大幅度提升繳費效率，杜絕收費漏洞。同時，如出異常情況，可一鍵遠程呼叫協助。

11. 平臺界面

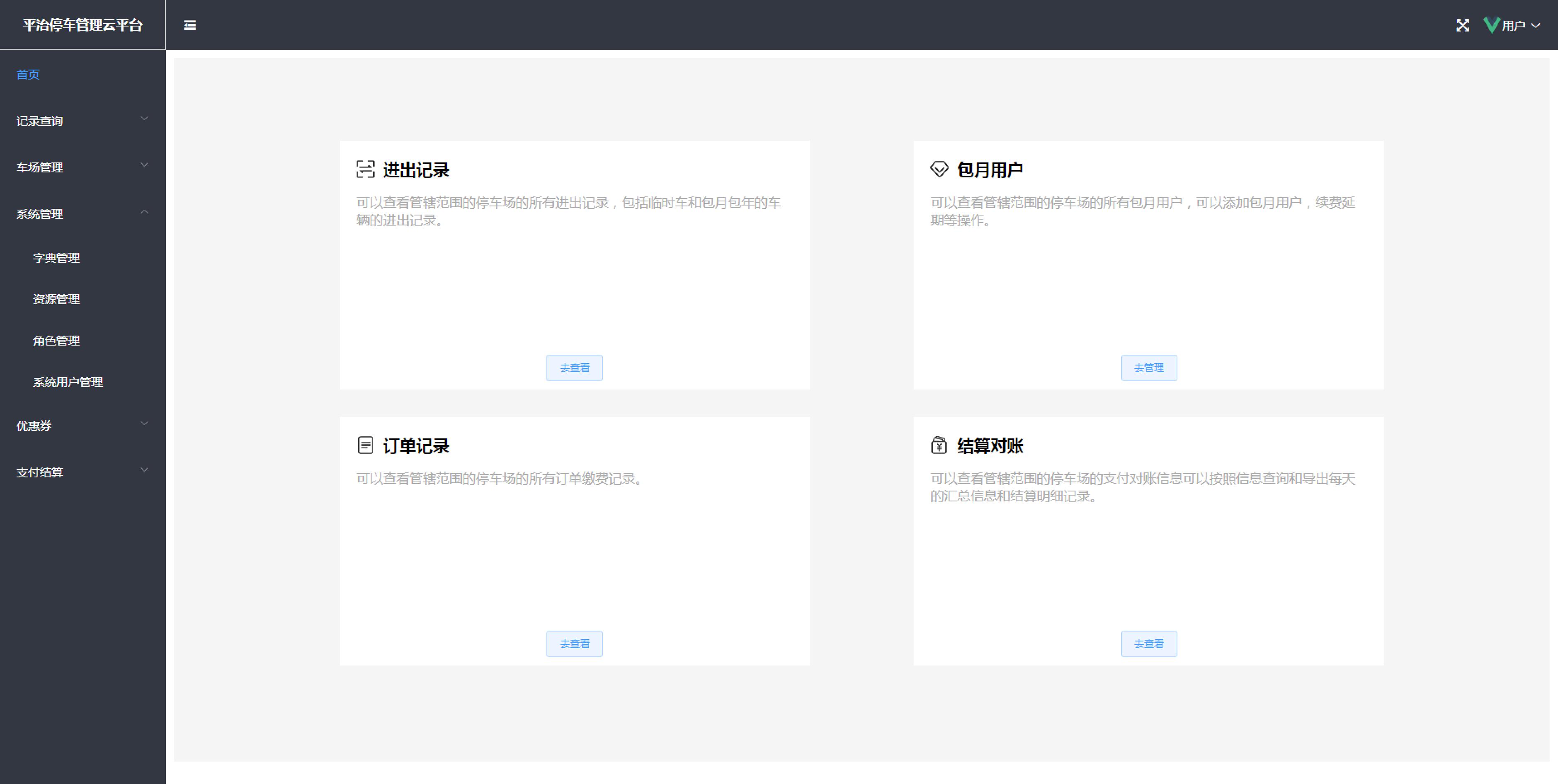

首頁可查點擊看車輛進出記錄、包月用戶、訂單記錄、結算對賬等。

在首頁點擊車輛管理，可查看停車場列表，也可一個或者多個條件搜索停車場信息、在線狀況等。

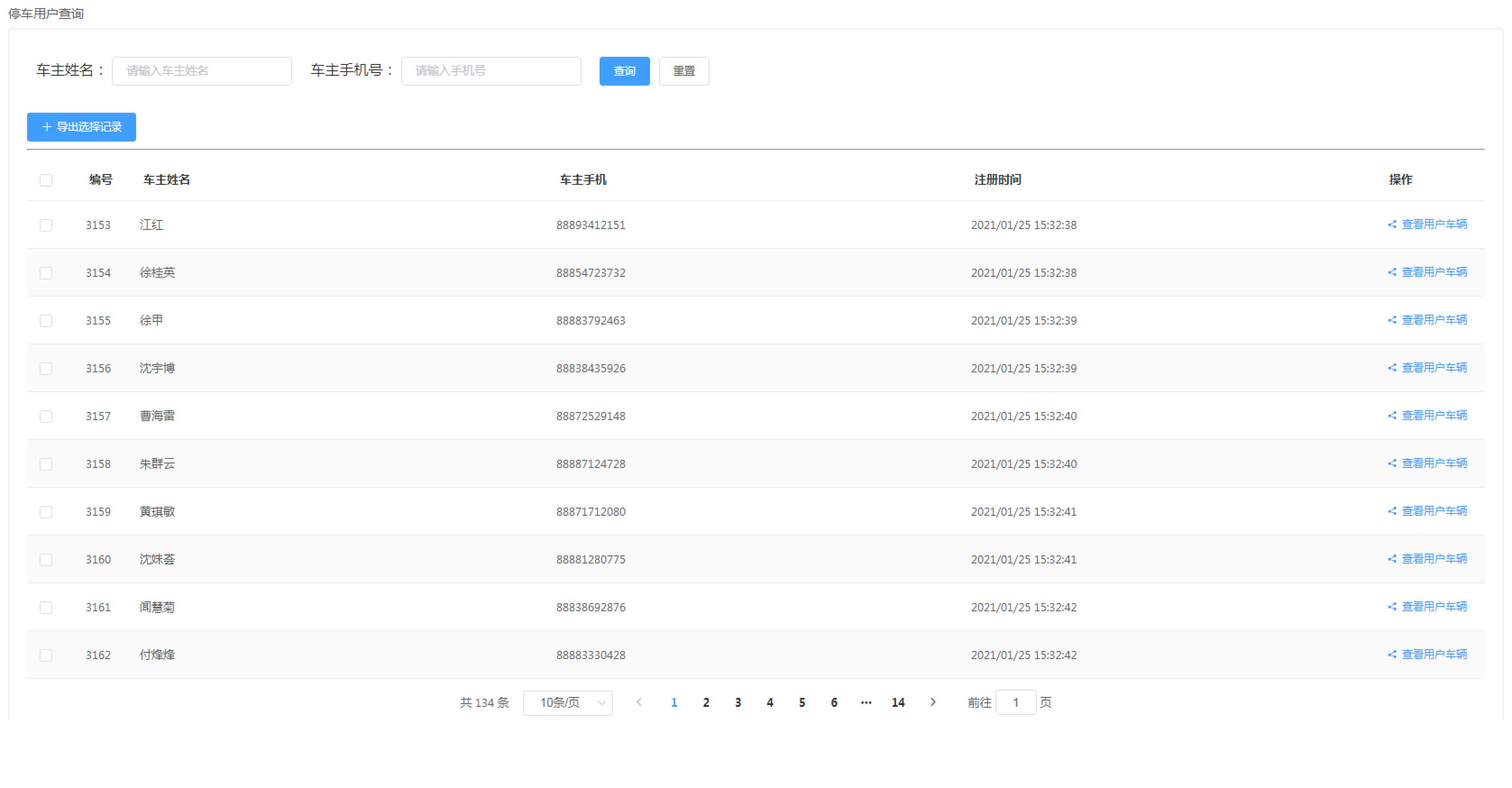

此頁面可查看停車用戶查詢：可通過輸入車主姓名和車主手機號進行搜索查詢操作。

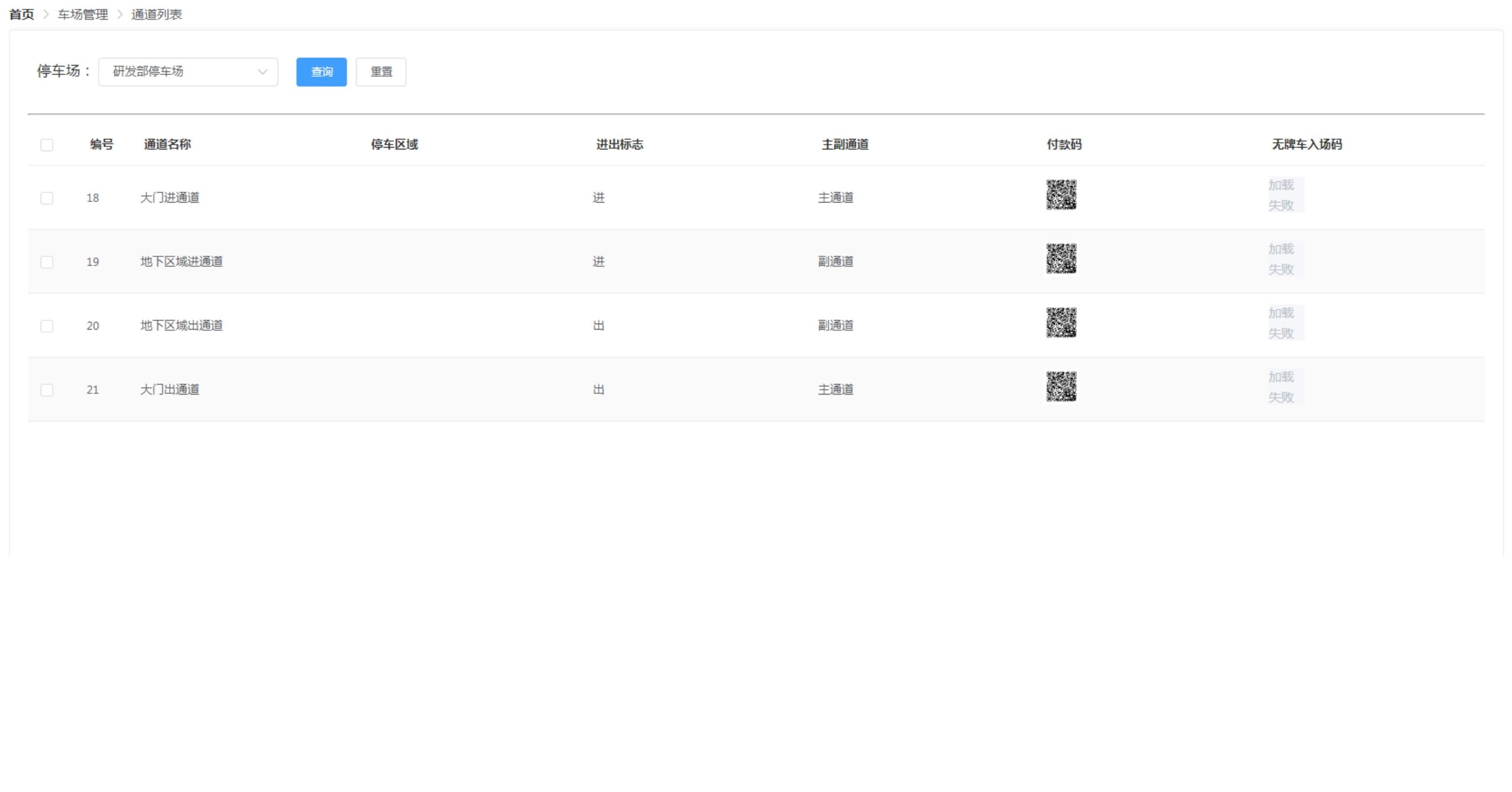

此頁面在車輛管理里面點擊通道列表可查看相應停車場通道名稱、停車區域、進出標志、主副通道、付款碼、無牌車入場碼等信息。

12. 報表功能

u 云平臺自動生成財務報表，遠程隨時查看；

u 財務數據一目了然，無需財務人員對賬；

u 數據分析，數據報表，查看報表。

第三章 設備圖片及參數

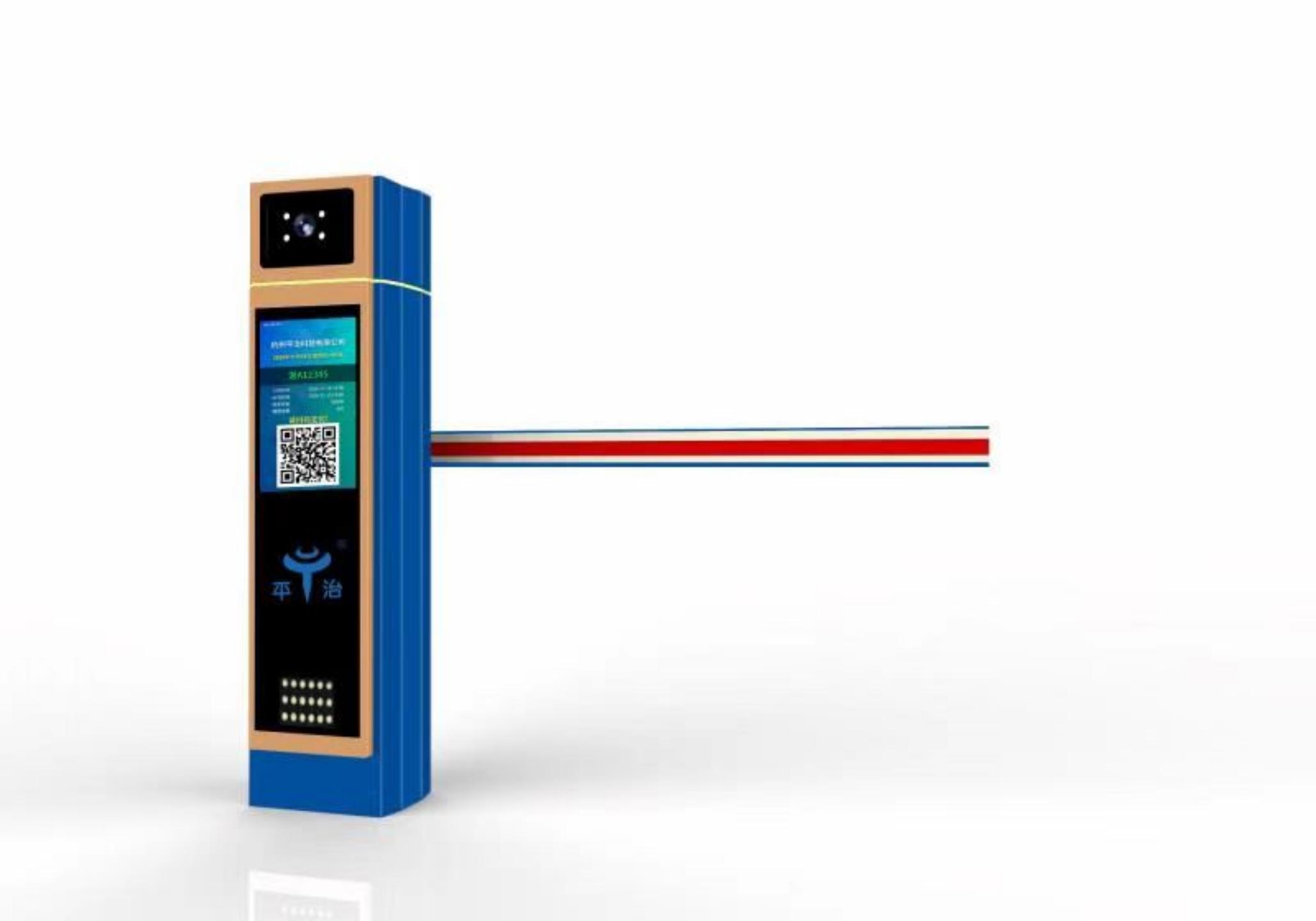

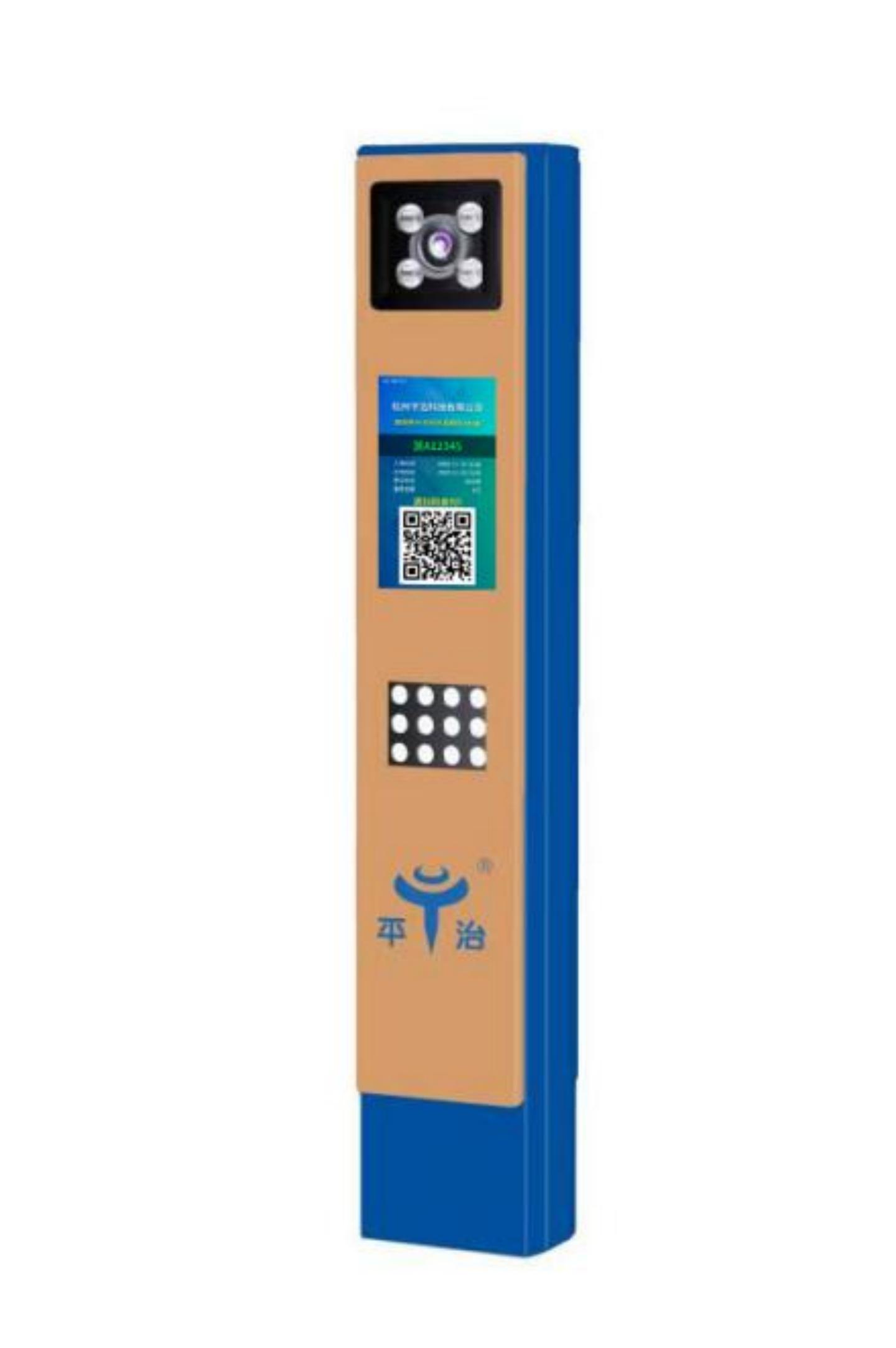

1. 車牌識別一體機

技術參數：

1.相機：內置200萬高清相機，支持國內20多種車牌和部分國外車牌；

2.屏幕：12寸液晶屏，高清抗逆光，支持停車信息顯示，支持收費二維碼顯示；

3.車牌識別率：白天≥99.8%；夜間≥99.6%；

4.適應車速：0-40公里/小時；

5.輸出信息：車輛特征圖像、車牌圖像，牌照號碼、顏色、類型、時間；

6.網絡：10/100M 以太網TCP/IP；

7.像素：200萬像素1/3" CMOS；

8.最佳拍攝范圍：3-10米；

9.防護等級：IP66；

10.音頻壓縮：輸入輸出 G711，音腔式音效；

11.補光燈：內置LED補光，自動潤眼式補光；

12.相機鏡頭：高清鏡頭2.8~12mm可調；

13.支持掃碼支付；

14.支持無牌車無人值守，支持無牌車掃碼；

15.工作溫度：-25 + 70℃；

16.工作濕度：小于95%無凝露；

17.工作電壓：AC220V；

2. 智能高速道閘

1. 閘機起落速度：速度0.9~3秒可調，桿長≤4米

2. 網絡：10/100M 以太網TCP/IP；

3. 防護等級：IP66；

4. 采用組式彈簧平衡機構；

5. 采用霍爾限位與結構限位雙重結合；

6. 采用傳動平衡設計；

7. 純銅電機與高精度渦輪變速箱；

8. 左右限位分明，采用磁鐵非接觸式限位調節水平與豎直；

9. 所有控制電路支持消防接口；

10. 支持紅外 壓力波 地感 雷達防護；

11. 機箱采用2.0優質冷鋼，部分關鍵結構構件不低于4.0制作；

12. 傳動件采用CNC 加工結構件，杜絕使用鑄造結構件；

13. 工作溫度：-25 + 70℃；

14. 工作濕度：小于95%無凝露；

15. 工作電壓：AC220V；

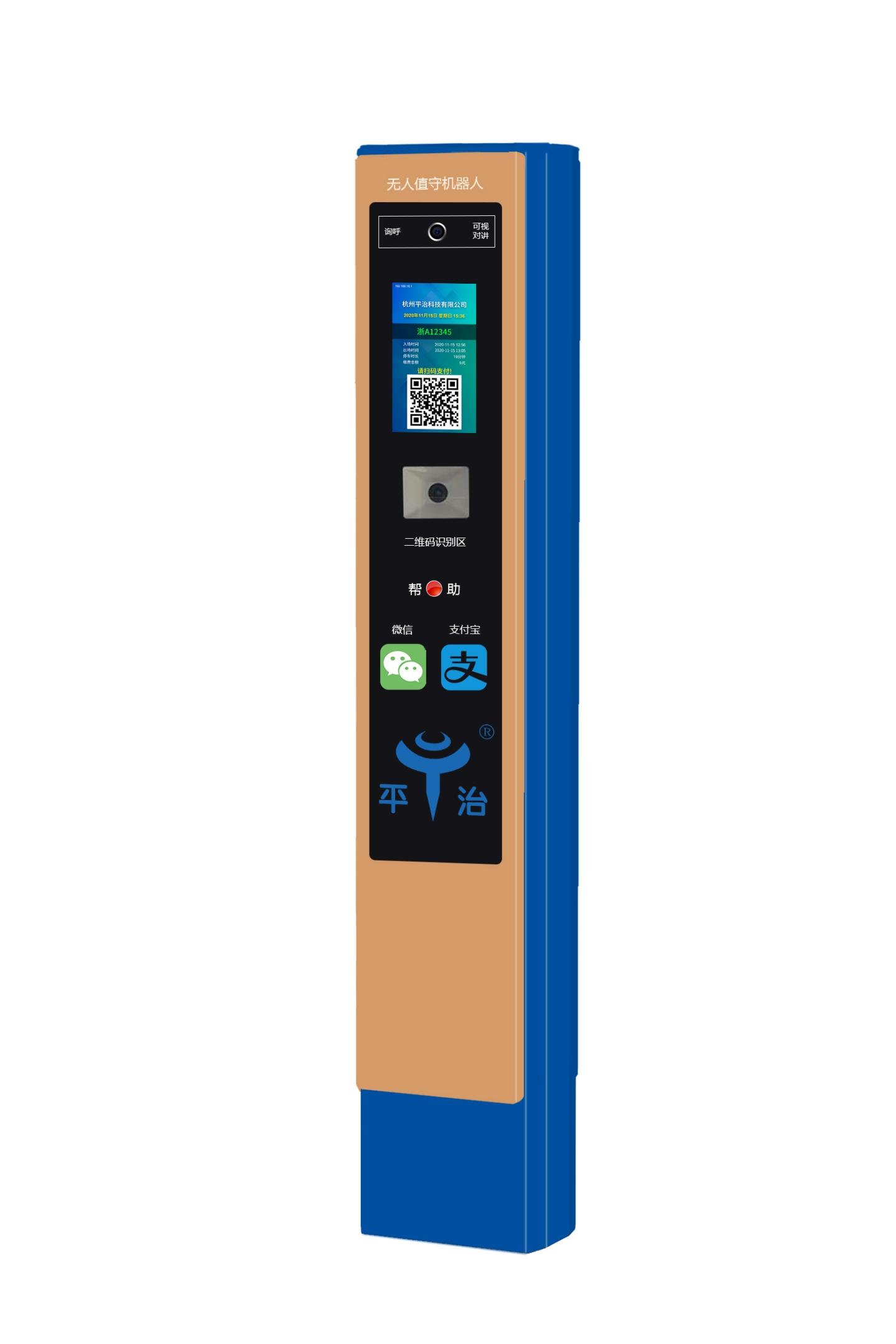

3. 無人值守機器人

技術參數：

1.屏幕：12寸液晶屏，高清抗逆光，支持停車信息顯示，支持收費二維碼顯示；

2.音頻壓縮：輸入輸出 G711，音腔式音效；

3.支持掃碼支付；

4.支持無牌車無人值守，支持無牌車掃碼；

5.支持語音云對講

6.防護等級：IP66

7.工作溫度：-25 + 70℃；

8.工作濕度：小于95%無凝露；

9.工作電壓：AC220V；

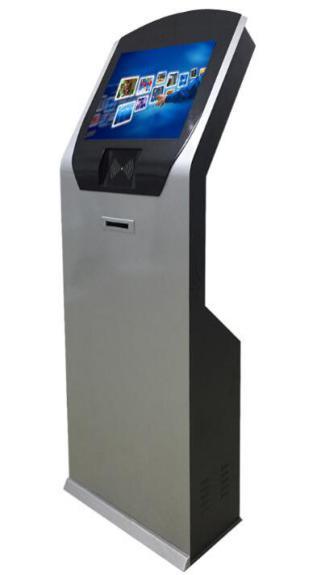

4. 自助繳費機

技術參數：

1. 外觀設計：外表為冷軋鋼機殼，外形新穎美觀、尊貴，不易變形；

2. 內部結構：模塊維護方式；

3. 顯示屏和觸摸模塊：19英寸顯示屏；

4. 操作系統：WIN7；

5. 針孔攝像頭：高清終端監控專用攝像頭，2.7MM 廣角鏡頭；

6. 小票打印模塊：熱敏打印小票，可連續使用不卡紙；

7. 通訊方式：TCP/IP 通訊；

8. 環境溫度: -10℃～+60℃；

9. 標識：明顯提醒功能。

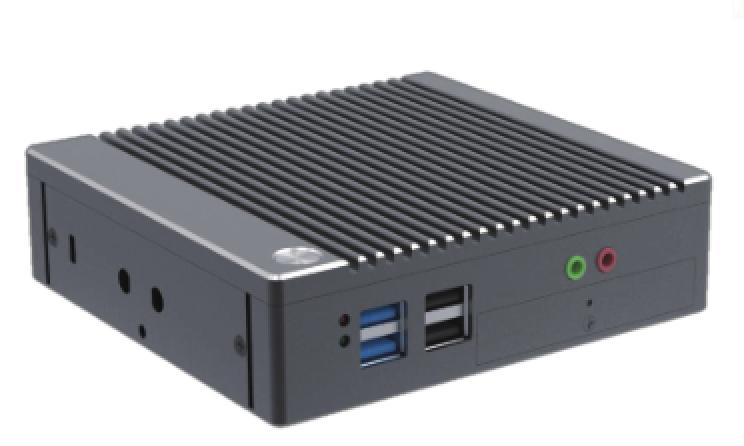

5. 停車場黑盒

1.采用linux系統嵌入式主機，集成度高，低功耗無風扇結構，硬件穩定性更好。

2.采用C/S+B/S架構，只需幾步就可完成車場配置，財務員只需電腦IE訪問即可查看報表、月卡充值。

3.豐富的收費標準任意配置（白天黑夜、工作日非工作日、高峰非高峰、24小時等）。

4.低功耗、更省電，還可杜絕保安上網、玩游戲。

5.支持一位多車，車輛出場后場內車自動轉免費車。

6.支持防跟車功能，防止前方車輛落閘后后方車輛無法通行現象。

7.支持崗亭收費，商家管理、發放優惠券。

8.支持無需關注小程序場內微信、支付寶預付，支持微信、支付寶、銀聯無感支付。

9嵌入式獨有的數據庫保護機制，完美解決PC電腦意外斷電導致數據庫丟失問題。

10.CUP：Intel Celeron N2940 1.83GHz 2.25GHz。

11.內存：4GB。

12.存儲：128GB SSD高速硬盤。

13.聲卡：HD Audio realtek ALC 662。

14.顯卡：Intel HD Graphics for Intel Atom Processor Z3700 Series。

15.網卡：10/100/1000Mbps 自適應 RTL 8111F。

16.I/O接口：4*USB2.0、2*USB3.0、2*HDMI、2*RJ45、1*DC、1*MIC-IN、1*LINE-OUT。

17.工作環境：環境溫度：-10~60 ℃。

18.工作電壓：DC 12V - 3A。

19.尺寸：L 133.8mm*W 126.6mm*H 36.5mm。

20.最多支持六路相機接入。
